Popis

Výkon LCD

Velikost	17,3 palce
Oblast zobrazení	381,89 × 214,81 mm
Rozlišení	3840×2160
Poměr stran	16:9
Jas	300 nit
Kontrast	800:1
Barevná hloubka	16,77 mil. Barev
Proces signálu	18 bitů
Úhel pohledu	178°(H)∕178°(V)

Vstup

BNC × 2	12G / 6G / 3G / HD / SD-SDI vstup
BNC × 2	Vstup 3G / HD / SD-SDI
HDMI × 1	Vstup HDMI 2.0
SFP × 1	Vstup 12G z optických vláken (volitelným adaptérem SFP)
RS485 × 1	TSL 3.1 / 4.0 UMD vstup
RS485 × 1	Vstup GPI (shodují se)
RJ45 × 1	1000M ethernetový vstup pro ovládání IP webového serveru

Výstup

BNC × 2	Výstup smyčky 12G / 6G / 3G / HD / SD-SDI, vstup SFP Fiber na výstup 12G
BNC × 2	Výstup smyčky 3G / HD / SD-SDI
RS485 × 1	Výstup TSL 3.1 / 4.0 UMD
Analogový zvuk	3,5 mm sluchátka a reproduktor

Formát videa

SDI 1 a 2, SFP	4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
	3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
	2048×1080i (50 / 59.94 / 60)
	1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
	1080i (60 / 59,94 / 50)
	1080psf (30 / 29,97 / 25/24 / 23,98)
	720p (60 / 59,94 / 50)
	480i (59,94)
SDI 3 a 4	2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
	2048×1080i (50 / 59.94 / 60)
	1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
	1080i (60 / 59,94 / 50)
	1080psf (30 / 29,97 / 25/24 / 23,98)
	720p (60 / 59,94 / 50)
	480i (59,94) 576i (50)
Quad Link SDI (každý kanál)	2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Quad Link SDI (každý kanál)	2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
HDMI	1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
	4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
	3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
	1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
	1080i (60 / 59,94 / 50)
	720p (60 / 59,94 / 50)

Všeobecné

Vstupní napětí	DC 12V-17V, AC 100-240V, 50 / 60Hz
Spotřeba energie	60 W.
Pracovní teplota	0 ° C ～ + 50 ° C
Pracovní vlhkost	10%～90%
Skladovací teplota	-15 ° C + 60 ° C
Skladovací vlhkost	10%～90%
Rozměry	431,7 x 311,3 x 97,9 mm
Čistá hmotnost (hlavní část)	6,1 kg

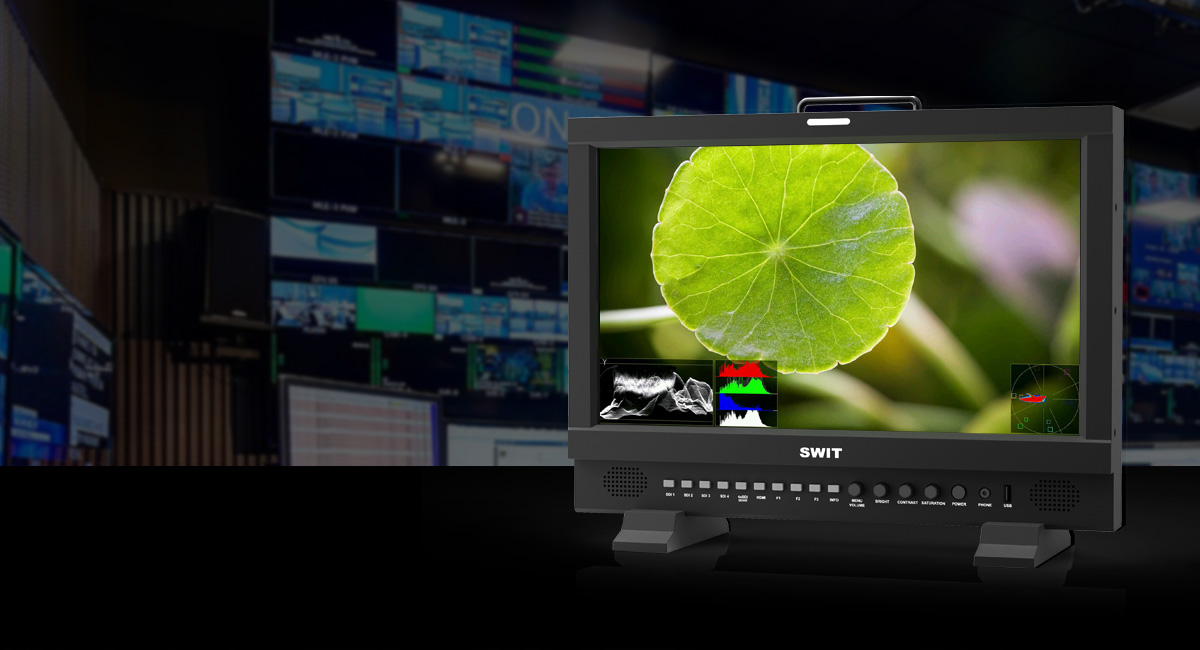

17,3palcový 4K LCD monitor

UHD panel, 91,5% DCI-P3

BM-U173 využívá 17,3palcový 8bitový + 2FRC LCD
panel, rozlišení UHD 3840 × 2160, 300nit LED
podsvícení, kontrast 800: 1, 100% REC709 a
91,5% barevný gamut DCI-P3. Pozorovací úhel
je Horizontální: 178 ° / Vertikální: 178 °.

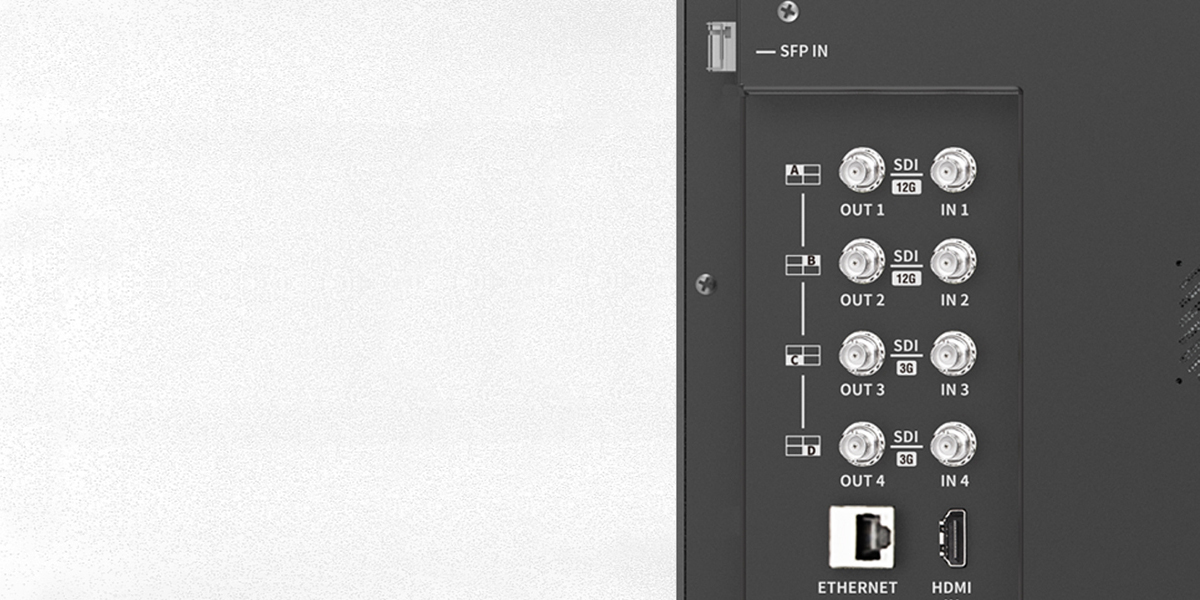

Multi 4K rozhraní

Monitor BM-U173 podporuje následující rozhraní 4K:
12GSDI (SDI 1 & 2)
Quadlink 3GSDI (SDI 1-4)
HDMI 2.0 (4K60P)
SFP Fiber 12G (výstup 12GSDI)

* Quadlink 3GSDI podporuje režim Quad i 2SI interleave;
* Adaptér optických vláken SFP je volitelně zakoupen.

Monitorování HDR

BM-U173 podporuje monitorování HLG (Hybrid Log Gamma) a Dolby Vision PQ HDR.

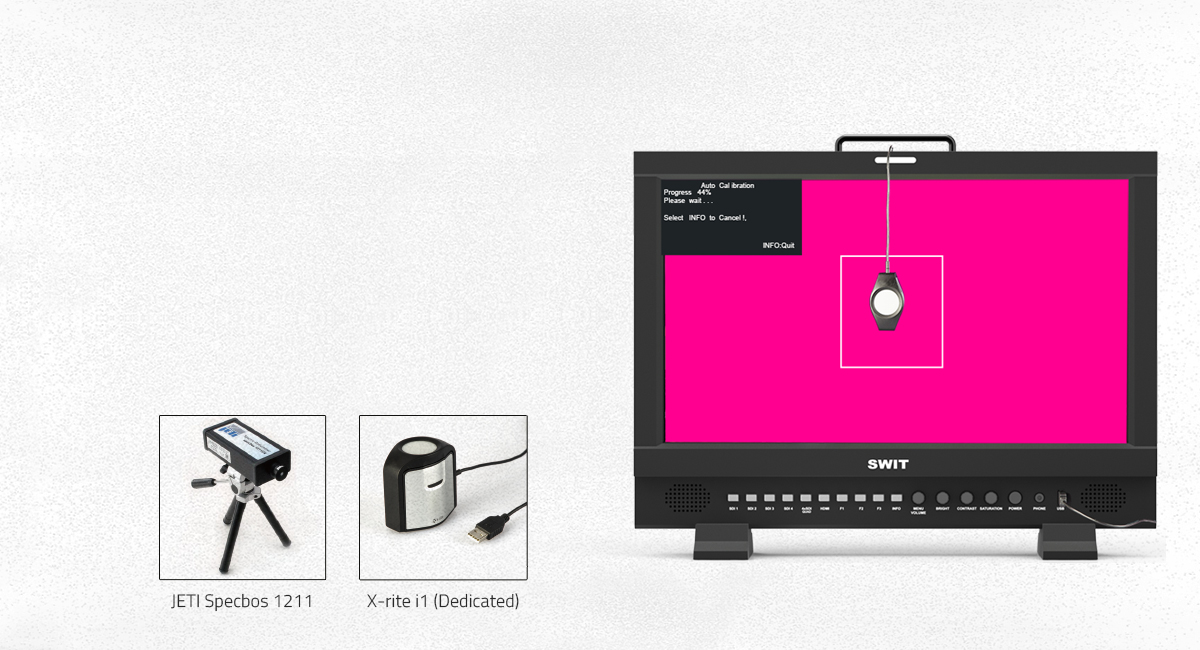

Automatická autokalibrace 3DLUT

Autor: X-rite i1 nebo JETI Specbos 1211

S integrovaným kalibračním softwarem 3DLUT (autorská práva k softwaru) podporují sondy X-rite i1 a Jeti Specbos 1211 pro přímé připojení k portu USB monitoru.
Monitor generuje barevné vzory a barevné sondy čte barvu a odesílají informace o barvách na monitor přes USB. Poté monitor porovná barevný rozdíl a vygeneruje 3DLUT a automaticky se kalibruje.
Čas kalibrace: X-rite i1 15 minut, Specbos 1211 45 minut Výsledek kalibrace: ∆E≤1,0

Audio / Video nulová latence

Podpora režimu nulové latence (méně než 1/100 snímku) ve vstupních zdrojích 4K, pro speciální režim zpracování obrazu pro monitorování synchronizace rtů.

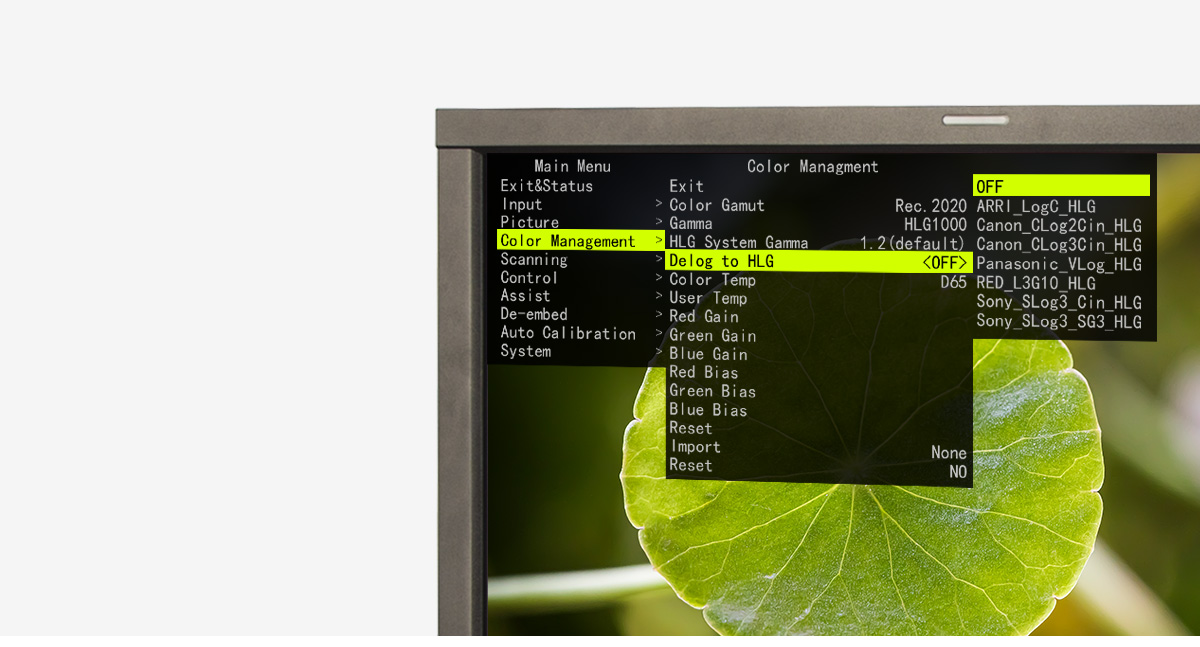

HDR / SDR LUTy pro odhlášení

Monitor má vestavěný multi protokolech fotoaparát k HLG1000, PQ1000, Rec 709 konverze SDR LUT, včetně Log-C, C-log, S-log2, S-LOG3, V-log, J-log1, RedLogFilm atd
Můžete také nahrajte uživatelské LUT ke sledování pomocí USB flash disku, podporujte soubory kostky 3DLUT 17x17x17.

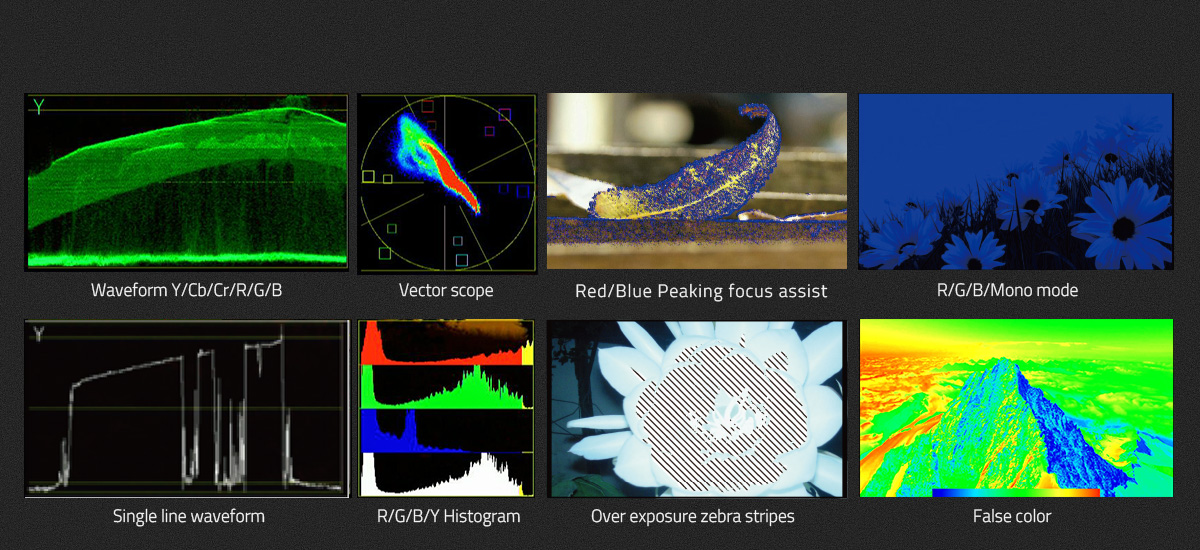

Více vzorů pro analýzu videa

Audiometry a Lissajous

Podpora zobrazení max. 16 kanálů zabudovaných audiometrů s VU / PPM a zobrazení abnormálního zvukového upozornění. Podpora výběru libovolného 2kanálového zvuku pro výstup přes reproduktor nebo 3,5 mm konektor pro sluchátka. Podpora zobrazení zvuku Lissajous pro postprodukci.

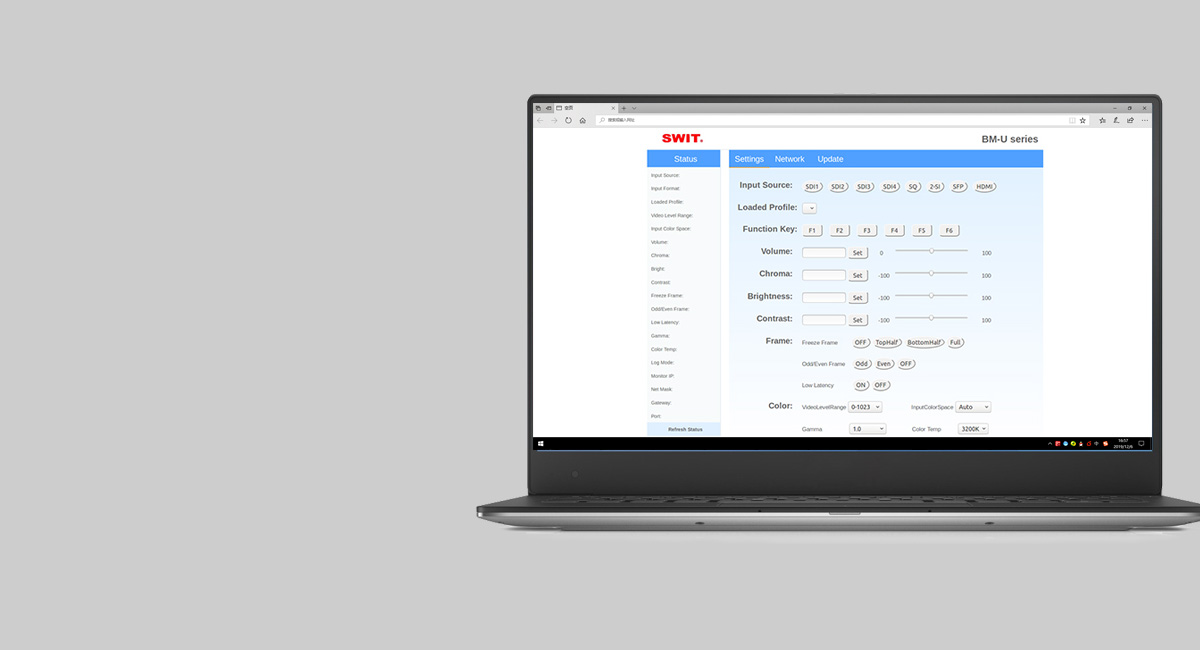

Dálkové ovládání IP webového serveru

BM-U173 podporuje dálkové ovládání webového serveru prostřednictvím připojení Ethernet LAN.
Pomocí webového prohlížeče v počítači otevřete ovládací panel monitoru a vyberte vstupní zdroje, upravte parametry obrazu, nastavte funkce videa / zvuku a přiřaďte funkční klávesy atd. Bez instalace jakékoli aplikace.
