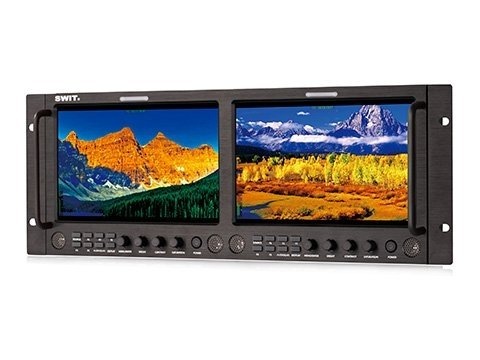

SWIT M-1093H Dual 9-inch FHD Rack LCD Monitor
Doručovací doba 3-6 dnů
42 117Kč
34 807Kč
bez DPH
- DPH:
- 21 %
Popis
Výkon LCD
|
Velikost |
9 palců × 2 |
|
Oblast zobrazení |
191,52 × 119,70 mm |
|
Rozlišení |
1920×1200 |
|
Poměr stran |
16: 9 (nastavitelný 4: 3) |
|
Jas |
450 cd / m2 |
|
Kontrast |
1000:1 |
|
Barva |
16,77 milionu barev |
|
Úhel pohledu |
Horizontální: 170 °; Vertikální: 170 ° |
Vstup (každý LCD)
|
BNC × 2 |
2K / 3G / HD / SD-SDI vstup × 2 |
|
BNC × 1 |
Složený vstup |
|
HDMI × 1 |
HDMI vstup |
|
3,5 mm × 1 |
Analogový audio vstup |
Výstup (každý LCD)
|
BNC × 2 |
Výstup smyčky 2K / 3G / HD / SD-SDI |
|
BNC × 1 |
Výstup kompozitní smyčky |
|
HDMI × 1 |
Výstup smyčky HDMI |
|
3,5 mm × 1 |
SDI, HDMI, analogový zvukový výstup |
Formát videa
|
SDI |
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
| 2048×1080i (60 / 59.94 / 50) | |
| 1080p (60 / 59,94 / 50) | |
| 1080i (60 / 59,94 / 50) | |
| 1080p (30 / 29,97 / 25/24 / 23,98) | |
| 1080psf (30 / 29,97 / 25/24 / 23,98) | |
| 720p (60 / 59,94 / 50) | |
| 480i (59,94) | |
| 576i (50) | |
|
HDMI |
480i / 576i / 480p / 576p |
| 1080i (60 / 59,94 / 50) | |
| 720p (60 / 59,94 / 50) | |
| 1080psf (30 / 29,97 / 25/24 / 23,98) | |
| 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) | |
|
CVBS |
NTSC / PAL |
Všeobecné
|
Vstupní napětí |
DC 6,5V-24V |
|
Spotřeba energie |
≤36W |
|
Pracovní teplota |
0 ° C ～ + 40 ° C |
|
Pracovní vlhkost |
10%～90% |
|
Skladovací teplota |
-15 ° C + 60 ° C |
|
Skladovací vlhkost |
10%～90% |
|
Rozměry |
484 × 177 × 112,8 mm |
|
Čistá hmotnost (hlavní část) |
2,8 kg |
9palcový IPS LCD
IPS panel s LED podsvícením
Model M-1093H využívá 2 × 9palcové IPS (In-Plane Switching) LCD panely s rozlišením Full HD 1920 × 1200 a LED podsvícením, kontrast 1000: 1. Pozorovací úhel je Horizontální: 170 ° / Vertikální: 170 °
Vstupní / výstupní rozhraní
SDI / HDMI / CVBS / analogový zvuk
Každý LCD displej M-1093F podporuje:
2K / 3G / HD / SD-SDI vstup × 2
2K / 3G / HD / SD-SDI výstup smyčky × 2
HDMI 1.3 vstup × 1
HDMI 1.3 výstup smyčky × 1
CVBS vstup × 1
CVBS smyčka výstup × 1
3,5 mm analogový zvukový vstup × 1
3,5 mm analogový zvukový výstup × 1
Zobrazení UMD a Text-Tally
Protokol TSL 3.1 / 4.0
M-1093F podporuje UMD a Text-Tally zobrazení protokolu TSL 3.1 / 4.0, s výběrem adresy 1-126 TSL a zobrazením max. 8 písmen. Vstupy signálu UMD / TALLY přes port RJ45 (RS485) na zadním panelu monitoru.
Integrované monitorování zvuku
2-ch metry s výstrahou
M-1093H podporuje vestavěné audiometry SDI-2ch / HDMI-2ch a analogový 2kanálový audiometr se zobrazením značek a informací o neobvyklých výstrahách zvuku. Pozici vzoru audiometru lze vybrat v jednom ze čtyř rohů a lze vybrat značky měřítka, výstražné informace a průsvitný vzor audiometru.
Vrchol, pouze R / G / B / Mono, Zebra, Falešná barva
Timecode, H/V delay, AFD, Scale Markers
Tříbarevný TALLY Light
Vstupní signál RJ45 (RS485)
Na každé obrazovce jsou přední TALLY světla červené, zelené a žluté barvy a uživatelé mohou definovat piny portu RJ45 pro ovládání TALLY světel.
Upgrade firmwaru USB
Monitor poskytuje standardní port USB na zadním panelu pro aktualizaci firmwaru. Uživatelé si mohou stáhnout nejnovější soubor s firmwarem na USB flash disk a přímo je připojit k monitoru M-1093F, aby mohli upgradovat, a to bez připojení k PC.
Zdroj napájení
M-1093H poskytuje 4kolíkovou zásuvku XLR s napájením DC 6,5-24V pro obě 2 obrazovky a na zadním panelu monitoru je připojen adaptér AC-DC.
Instalace
M-1093H je standardní 19 ”upevnění do racku, zaujímá výšku 4U. Při instalaci na stojany je monitor otočný o ± 30 ° nahoru a dolů.
 |
M-1093H | 548.46 kB | Stáhnout soubor |
