Velikost |
5,5 palce |
Zobrazovací plocha |
120,96 × 68,04 mm |
Řešení |
1920 × 1080 |
Poměr stran |
16: 9 (nastavitelný 4: 3) |
Jas |
400cd / m2 |
Kontrast |
1 000: 1 |
Barva |
16,77 milionů barev |
Úhel pohledu |
Horizontální: 160 °; Vertikální: 160 ° |
BNC × 1 |
Vstup 2K / 3G / HD / SD-SDI |
HDMI-A × 1 |
Vstup HDMI 1.3 |
Micro USB × 1 |
Aktualizace firmwaru |
BNC × 1 |
Výstup smyčky 2K / 3G / HD / SD-SDI nebo HDMI převedený na výstup SDI |
3,5 mm × 1 |
SDI, HDMI integrovaný zvukový výstup |
SDI |
2048 × 1080p (23,98 / 24/25 / 29,97 / 30/50 / 59,94 / 60) |
2048 × 1080i (50 / 59,94 / 60) | |
1080p (60 / 59,94 / 50) | |
1080i (60 / 59,94 / 50) | |
1080p (30/29,97 / 25/24 / 23,98) | |
1080psf (30/29,97 / 25/24 / 23,98) | |
720p (60 / 59,94 / 50) | |
480i (59,94) | |
576i (50) | |
HDMI |
480i / 576i / 480p / 576p |
1080i (60 / 59,94 / 50) | |
720p (60 / 59,94 / 50) | |
1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) |
Vstupní napětí |
DC / baterie 6,5V-36V |
Spotřeba energie |
12 W |
Pracovní teplota |
-10 ° C + 50 ° C |
Pracovní vlhkost |
10% ~ 90% |
Skladovací teplota |
-15 ° C + 60 ° C |
Vlhkost při skladování |
10% ~ 90% |
Rozměry |
151 × 91 × 32 mm |
Čistá hmotnost (hlavní tělo) |
375 g |
Optické propojení

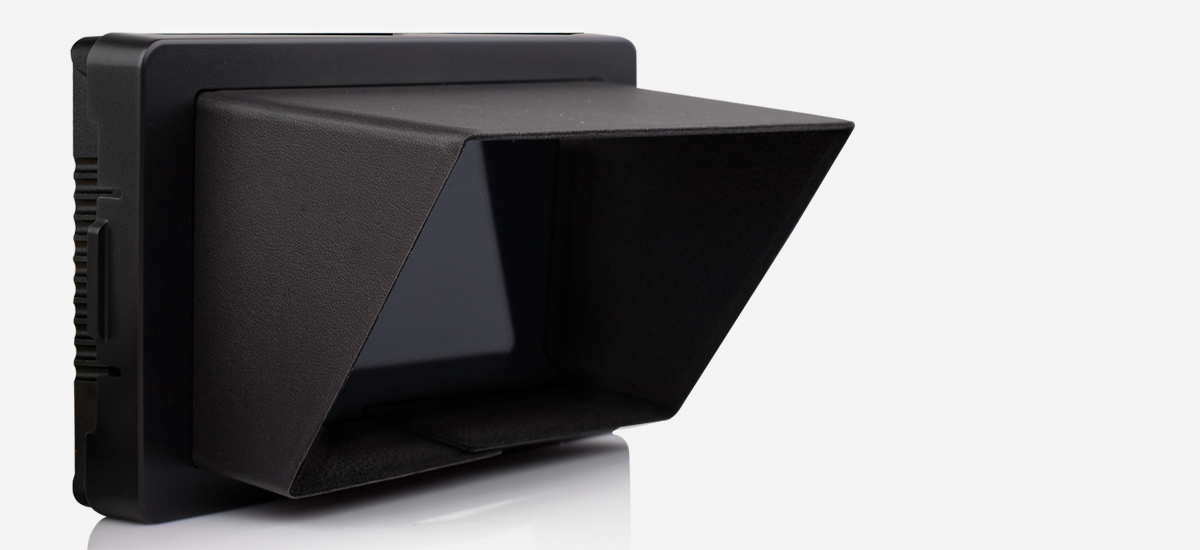

S-1053F je vybaven 5,5palcovým LCD panelem s LED podsvícením . Nativní rozlišení je Full HD 1920 × 1080, kontrast 1000: 1 a pozorovací úhel je Horizontální: 160 ° / Vertikální: 160 °
S-1053F používá pouzdro ze slitiny hliníku, tenčí a robustní, vhodné pro venkovní video monitorování kamery.
SDI a HDMI

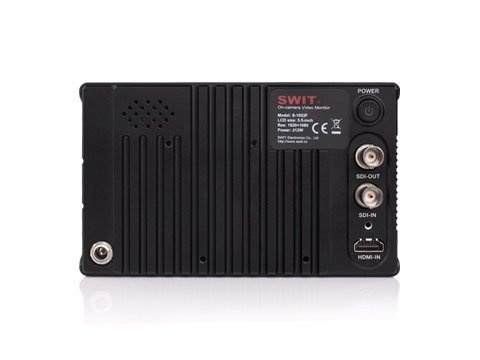

Podporuje monitor S-1053F:
Vstup 2K / 3G / HD / SD-SDI × 1
Výstup smyčky 2K / 3G / HD / SD-SDI × 1 Vstup HDMI × 1 (se zámkem)
Výstup HDMI na SDI × 1 (sdílený port smyčky SDI) )
Micro USB × 1 (upgrade firmwaru) 3,5 mm analogový zvukový výstup × 1
S-1053F podporuje vestavěnou konverzi HDMI na SDI; sdílet výstupní port smyčky SDI. Je to konverze stejného formátu a podporuje následující formáty HDMI: 480i, 576i, 720p (60 / 59,94 / 50), 1080i (60 / 59,94 / 50), 1080p (30 / 29,97 / 25/24 / 23,98)
Poznámka: Pokud oba SDI a HDMI vstup, pokud je aktuálním zdrojem zobrazení SDI, výstupní port SDI je smyčka SDI; a pokud je aktuálním zdrojem zobrazení HDMI, je výstupním portem SDI výstup konverze HDMI.
Mapování nahoru / dolů / vlevo / vpravo
Přiřaďte režim přiblížení kterékoli z kláves F a aktivujte režim přiblížení. Posouváním tlačítka nabídky můžete rychle přiblížit video následujícími rychlostmi: 1,2x, 1,5x, 1,8x, 2,0x, 2,4x, 2,6x, 2,8x, 3,0x, bez čekání na černé.
Stisknutím tlačítka nabídky přepněte na funkci mapování vlevo / vpravo a dalším stisknutím přepněte na mapování nahoru / dolů a dalším stisknutím přepněte na přesné nastavení zaostření. (Nejprve povolte funkci asistence zaostření)
Import krychle uživatele LUT
Monitor S-1053F má vestavěné protokoly kamer k LUT konverzím Rec 709, včetně Log-C, C-log, S-log2 , S-log3, V-log, J-log1, RedLogFilm.
Můžete také importovat vlastní 3DLUT do monitoru pomocí USB flash disku (přes Micro-USB OTG), podporovat soubory krychle 3DLUT 17x17x17.
Křivka / rozsah vektoru / histogram
S-1053F podporuje vzory pomocníka pro analýzu videa: Waveform (Y / Pb / Pr / R / G / B), Rozsah vektoru, Histogram (R / G / B / Y), pro převod informací o kvalitě digitálního videa (Luma, Color , Sytost atd.) Na vzory a vzory lze jednotlivě zapínat / vypínat, vybrat polohu zobrazení (Nahoru / Dolů / Doleva / Doprava), velikost, barvu a průsvitnost.
Až 16 měřičů s upozorněním a výběrem výstupu

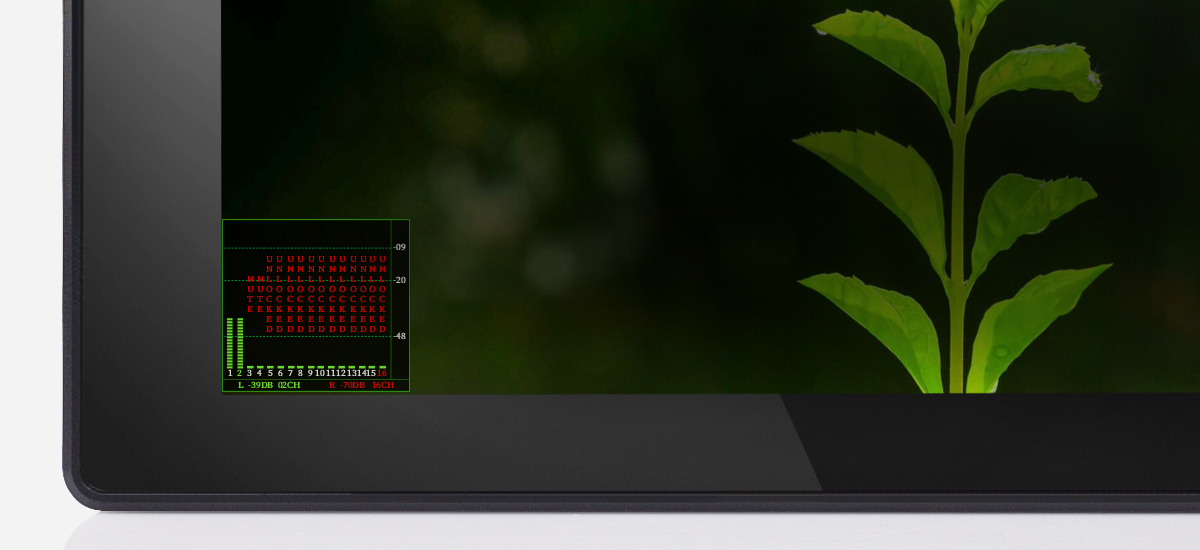

S-1053F podporuje zobrazení audio měřičů zabudovaných do SDI-16ch a HDMI-2ch se značkami a zvukovými výstražnými informacemi. Uživatelé si také mohou vybrat jakýkoli 2kanálový zvuk, který bude vystupovat prostřednictvím 3,5mm zásuvky nebo reproduktorů. Pozici zvukoměru lze vybrat z jednoho ze čtyř rohů a můžete zvolit zobrazení pouze 2 kanálů, 8 kanálů a 16 úplných kanálů. Volitelné jsou také značky měřítka, výstražné informace a průsvitný vzor zvukoměru.
Timecode, H / V delay, AFD, Scale Markers
S-1053F má tlačítko Revolve / Push Menu, s jedním tlačítkem pro systém menu. V horní části monitoru jsou 3 uživatelsky definovatelné funkční klávesy a v systému nabídek stiskněte F3 kdykoli můžete nabídku opustit přímo.

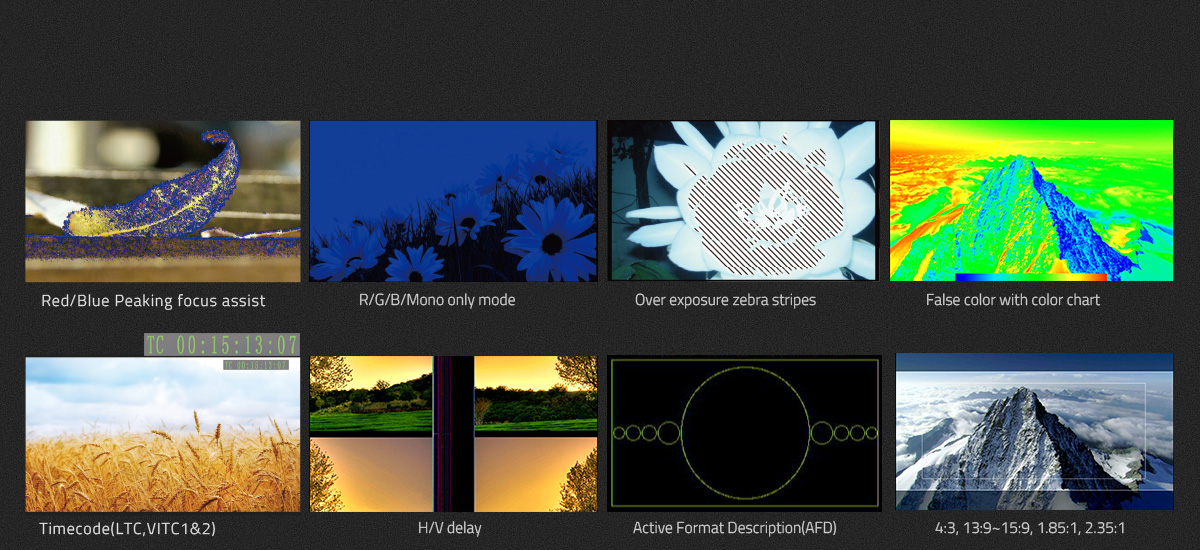

F1-F3 podporuje následující funkce: Přepínač vstupního zdroje, Max. Podsvícení, Křivka, Informační displej, Teplota barev, Časový kód, Zebra, Vektor, Zvukoměry, Histogram, Falešná barva, AFD, H / V zpoždění, R / G / B / Mono, značky měřítka, barevný pruh, zvuková výstraha, podpora maximálního ostření, poměr stran, režim skenování, režim zoomu, ztlumení, zmrazení snímku, převrácení.

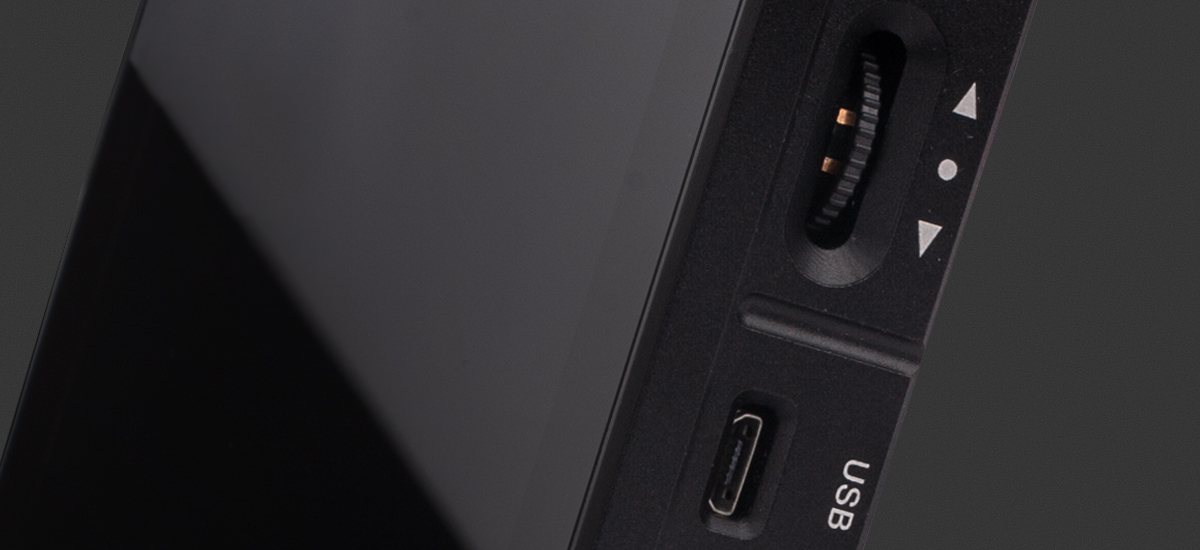

Monitor poskytuje Micro USB port na boku pro aktualizaci firmwaru. Uživatelé si mohou stáhnout nejnovější soubor firmwaru na USB flash disk a vložit jej do monitoru S-1053F (pomocí kabelu Micro USB OTG) a upgradovat bez připojení k PC.

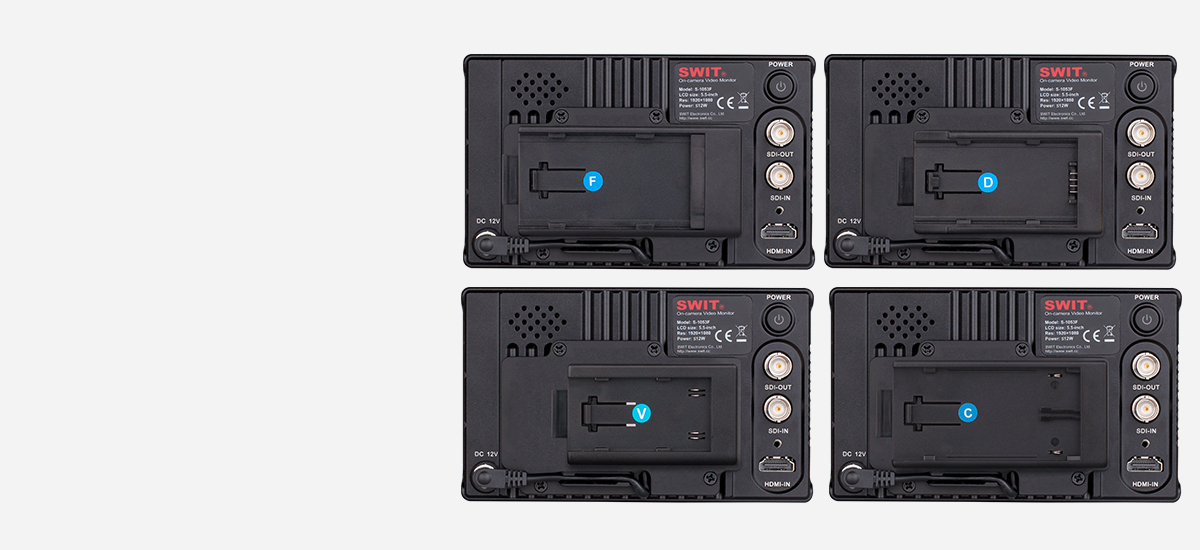

S-1053F podporuje vstup DC 6,5-24V prostřednictvím 5,5 mm uzamykatelné zásuvky DC a může nainstalovat desku baterií SWIT S-7003, která bude napájena z baterií DV:
Deska | Kompatibilní baterie |
S-7003F | SONY NP-F970 / 770 |
S-7003U | SONY BP-U60 / U30 |
S-7003D | Panasonic D54 / D28 |
Panasonic VW-VBD58, AG-VBR59 | |
S-7003B | Panasonic VW-VBG6 |
S-7003V | JVC BN-VF823 |
S-7003I | SSL-JVC50 |
S-7003C | Canon BP-945 / 970G |
S-7003E | Canon LP-E6 |

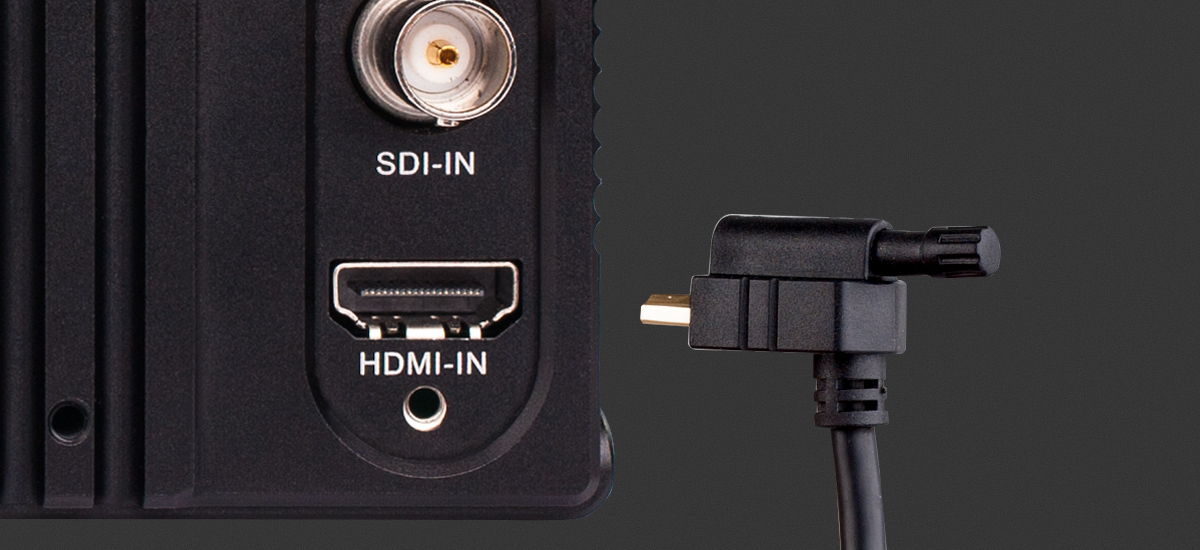

Vstupní port HDMI S-1053F je uzamykatelný. SWIT poskytuje speciální kabel HDMI se zámkem pro monitor S-1053F a tento konektor HDMI může také fungovat s běžným standardním kabelem HDMI.
![]() |
