FFS-IPS LCD panel, LED podsvícení
S-1223F využívá 21,5palcový IPS (In-Plane Switching) LCD panel, rozlišení Full HD 1920×1080 a LED podsvícení, kontrast 1000:1 pro přesnou reprodukci barev. Pozorovací úhel je Horizontální: 178° / Vertikální: 178°.
S-1223F podporuje:
2K/3G/HD/SD-SDI vstup × 2
2K/3G/HD/SD-SDI smyčka × 2
HDMI vstup × 1
HDMI smyčka × 1
YUV vstup × 1
VGA vstup × 1
CVBS × 1
CVBS smyčka ×1
vstup
RS485 UMD×1 výstup RS485 UMD×1
vstup RS232C UMD ×1 vstup
RS485 GPI ×1
L/R analogový audio vstup×1
Průběh / vektorový rozsah / histogram
S-1223F podporuje vzory asistenta video analýzy, včetně: křivky (Y/Pb/Pr/R/G/B), vektorový rozsah, histogram (R/G/B/Y), pro převod informací o kvalitě digitálního videa (Luma, Barva , Sytost atd.) na vzory a vzory lze jednotlivě zapnout/vypnout, vybrat polohu zobrazení (nahoru/dolů/vlevo/vpravo), velikost, barvu a průsvitnost.
Až 16kanálové měřiče s výstrahou a výběrem výstupu
S-1223F podporuje vestavěný displej audiometrů SDI-16ch a HDMI-8ch se značkami a abnormálními zvukovými upozorněními. Uživatelé si také mohou vybrat libovolný 2 kanálový zvuk pro výstup přes 3,5mm zásuvku nebo reproduktory. Pozici vzoru audiometru lze vybrat z možností Nahoru/Dolů/Vlevo/Vpravo a můžete zvolit zobrazení pouze 2 kanálů, 8 kanálů a celých 16 kanálů. Na výběr jsou také značky stupnice, informace výstrahy a průsvitnost vzoru audiometru.
Protokol TSL 3.1/4.0
S-1223F podporuje zobrazení UMD a Text-Tally protokolu TSL 3.1/4.0 s výběrem adresy 1-126 TSL a zobrazením max. 8 písmen. UMD vstupy přes port RS485 nebo RS232C a výstupy přes port RS485.
Timecode, H/V delay, AFD, Scale Markers
Vestavěné De-Log LUT a User LUT upload
Podpora přesné kalibrace barev 17x17x17 3DLUT. Pomocí profesionálního analyzátoru barev (např. KONICA MINOLTA CA310) a kalibračního softwaru 3DLUT (např. SpectralCal CalMAN5) změřte a vygenerujte soubor 3DLUT kostky, který lze nahrát do monitoru pomocí USB flash disku.
Monitor má také vestavěné protokoly kamery na převodní LUT Rec 709, včetně Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm.
Vlastní 3DLUT můžete importovat do monitoru pomocí USB flash disku.
S-1223F poskytuje standardní USB port pro upgrade firmwaru. Uživatelé si mohou stáhnout nejnovější soubor firmwaru na USB klíčenku a přímo vložit do monitoru S-1223F pro upgrade, bez připojení k PC.

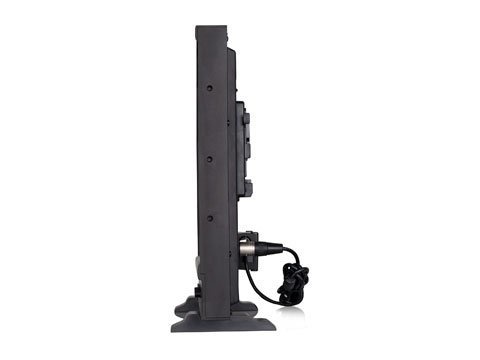

AC adaptor / V-mount / Gold mount
S-1223F poskytuje 4kolíkovou XLR zásuvku se vstupem DC 11-17V a montážní desku V nebo Gold pro venkovní použití.
Vstupní signál RS485
Světlo Tally má tři barvy: červená, zelená a žlutá. Uživatelé mohou definovat piny portu RS485 pro ovládání světel TALLY.
Velikost |
21,5 palce |
Zobrazovací plocha |
476×268mm |
Rozlišení |
1920×1080 |
Poměr stran |
16:9 (4:3 ) |
Jas |
250 cd/m2 |
Kontrast |
1000:1 |
Barevná hloubka |
16,77 milionů barev |
Úhel pohledu |
178°(H) / 178°(V) |
BNC × 2 |
Vstup 2k/3G/HD/SD-SDI × 2 |
BNC × 1 |
CVBS vstup |
BNC × 3 |
Vstup Y/Pb/Pr |
HDMI × 1 |
HDMI vstup |
RS485 ×2 |
GPI×1, UMD×1 |
RS232C ×1 |
UMD |
VGA × 1 |
VGA vstup |
RCA × 2 |
L/R audio vstup |
USB × 1 |
USB vstup (upgrade firmwaru) |
BNC × 2 |
Výstup smyčky 2K/3G/HD/SD-SDI |
BNC × 1 |
Výstup CVBS smyčky |
HDMI × 1 |
Výstup HDMI Loop |
RS485 ×1 |
UMD×1 |
3,5 mm × 1 |
SDI/HDMI integrovaný audio výstup, analogový audio výstup |
CVBS |
NTSC / PAL |
SDI |
2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) |
1080p (60 / 59,94 / 50) | |
1080i (60 / 59,94 / 50) | |
1080p (30 / 29,97 / 25 / 24 / 23,98) | |
1080psf (30/29,97/25/24/23,98) | |
720p (60 / 59,94 / 50) | |
480i (59,94) | |
576i (50) | |
HDMI |
480i / 576i / 480p / 576p |
1080i (60 / 59,94 / 50) | |
720p (60 / 59,94 / 50) | |
1080p (60 / 59,94 / 50 / 30 / 29,97 / 25 / 24 / 23,98) | |
Y/Pb/Pr |
480i/ 576i / 480p / 576p, 720p (50/60), 1080i (50/60), 1080p (50/60) |
VGA |
640×480 / 800×600 / 1024×768 / 1152×864 / 1280×768 |
1280×960 / 1280×1024 / 1600×1200 |
Vstupní napětí |
AC: 100V-240V DC: 11V-17V |
Spotřeba energie |
≤32W |
Pracovní teplota |
0°C~+40°C |
Pracovní vlhkost |
10%~90% |
Skladovací teplota |
-15°C~+60°C |
Skladovací vlhkost |
10%~90% |
Rozměry |
525×358×87mm |
Čistá hmotnost (hlavní tělo) |
6,2 kg |
![]() |
S-1223F manual | 932.43 kB | Stáhnout soubor |
