BNC × 1 |
Vstup 3G / HD / SD-SDI |
BNC × 1 |
Výstup smyčky 3G / HD / SD-SDI |
HDMI × 1 |
Převedený výstup HDMI |
3,5 mm × 1 |
Zvukový výstup SDI |
SDI |
1080p (60 / 59,94 / 50) |
1080i (60 / 59,94 / 50) | |
1080p (30 / 29,97 / 25/24 / 23,98) | |
1080psf (30 / 29,97 / 25/24 / 23,98) | |
720p (60 / 59,94 / 50) | |
480i (59,94) | |
576i (50) | |
HDMI |
1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) |
1080i (60 / 59,94 / 50) | |
720p (60 / 59,94 / 50) | |
480i / 576i | |
Zvuk |
48kHz synchronizace |
Napájení |
≤3W |
Pracovní napětí |
DC 6-18V |
Pracovní prostředí |
Teplota: 0 ° C - + 70 ° C, Vlhkost: 10% - 90% |
Rozměry |
98×84×29 mm |
Čistá hmotnost |
200 g |
SDI na HDMI

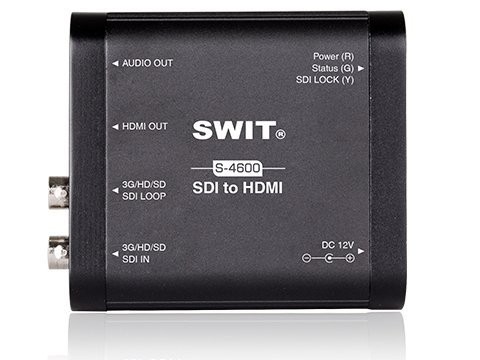

S-4600 je mini převodník pro převod SDI na HDMI, široce používaný na HDMI televizorech, LED obrazovkách, projektorech pro zobrazení až SDB videí vysílaných až 3Gb / s.
S-4600 nabízí:
1 × 3G / HD / SD-SDI vstup
1 × 3G / HD / SD-SDI výstup smyčky (Reclocked)
1 × HDMI Type-A výstup
1 × 3,5 mm audio výstup
(SDI na HDMI podporuje stejný pouze převod formátu.)
Vestavěné zvukové kanály SDI ch-1 a ch-2 lze převést na HDMI a výstup přes 3,5mm konektor pro sluchátka a podporovat vzorkovací frekvenci 48kHz.
Napájení / vstup / výstup
S-4600 poskytuje 3 LED indikátory, které kontrolují, zda je připojeno napájení a zda je dodáván vstupní / výstupní signál.
Mini převodník je napájen stejnosměrnou zásuvkou s odbočkou. Balení obsahuje napájecí adaptér AC-DC a můžete také připojit kabel DC z baterií 6-18V.
Mini převodník S-4600 využívá pouzdro z hliníkové slitiny z jednoho těla, silné pro použití v terénu a účinně chrání konektory BNC.
manual S-4600 | 341.22 kB | Stáhnout soubor |
