SWIT S-4606 Optical to SDI Converter

- 25%

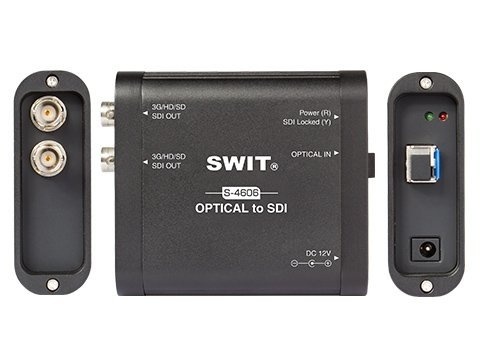

S-4606  Optical to SDI Converter (1)
  • S-4606  Optical to SDI Converter (1)

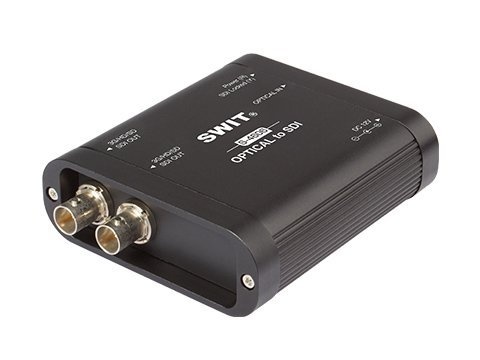

  • S-4606  Optical to SDI Converter (2)
  • S-4606  Optical to SDI Converter (3)
  • S-4606  Optical to SDI Converter (4)

S-4606 je mini konvertor pro konverzi optického vlákna na SDI s jedním režimem, široce používaný při přenosu SDI na dlouhou vzdálenost.     Vstup a výstup S-4606 nabízí:  1 × LC optický vláknový vstup  2 × 3G… Více informací

 Doručovací doba 3-6 dnů
8 383
6 928 bez DPH
Před slevou:
11 177
DPH:
21 %
ks
Výrobce:
SWIT
Kód výrobku:
S-4606
Katalogové číslo:
A01-053
EAN:
6948193501130
Záruka:
2 roky

S-4606 je mini konvertor pro konverzi optického vlákna na SDI s jedním režimem, široce používaný při přenosu SDI na dlouhou vzdálenost.









Vstup a výstup




S-4606 nabízí:
1 × LC optický vláknový vstup
2 × 3G / HD / SD-SDI výstup


Kodér a dekodér



Ve spolupráci s S-4605

S-4606 funguje jako dekodér pro převod optického vlákna zpět na SDI a můžete použít SWIT S-4605 (kodér SDI na optický vlákno) společně, pro přenos SDI přes vlákno až do vzdálenosti 20 km spolehlivě.

Stavové indikátory

Výkon / SDI výstup

S-4606 obsahuje 2 LED indikátory, které kontrolují, zda je připojeno napájení a zda je rozpoznán výstup SDI.









Zdroj napájení


Mini převodník je napájen stejnosměrnou zásuvkou. Součástí balení je napájecí adaptér AC-DC a můžete také připojit DC kabel z baterií 6-18V.







Heavy Duty Housing


Mini převodník S-4606 je vybaven skříní z hliníkové slitiny unibody, která je silná pro použití v terénu a účinně chrání konektory BNC.








Instalace

S-4606 poskytuje spodní 1/4-palcové šroubové závity pro upevnění na fotoaparáty a v balení je dodávána montážní deska A-IP00 pro upevnění na zeď a vázání BNC kabelů a optických vláken.


Standardní balení S-4606 obsahuje:
1x napájecí adaptér AC-DC (A-PA03)
1x Montážní deska (A-IP00)


Technický popis

Vstupní video formáty

S-4606 podporuje následující vstupy formátu SDI pro konverzi:

Vstup Podporované formáty
SDI SMPTE-425M 1080p (60 / 59.94 / 50)
SMPTE-274M 1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25/24 / 23.98)
SMPTE-RP211 1080psf (30 / 29.97 / 25/24 / 23.98)
SMPTE-296M 720p (60 / 59,94 / 50)
SMPTE-125M 480i (59,94)
ITU-R BT.656 576i (50)









Funkční diagram


Specifikace

Vstup
LC × 1 Vstup optických vláken
Výstup
BNC × 2 Převedený výstup 3G / HD / SD-SDI
Formát videa
SDI SMPTE-425M 1080p (60 / 59.94 / 50)
SMPTE-274M 1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25/24 / 23.98)
SMPTE-RP211 1080psf (30 / 29.97 / 25/24 / 23.98)
SMPTE-296M 720p (60 / 59,94 / 50)
SMPTE-125M 480i (59,94)
ITU-R BT.656 576i (50)
Optické vlákno SMPTE 297-2006
1260-1580nm vlnové délky
Všeobecné
Napájení ≤ 3W
Pracovní napětí DC 6-18V
Pracovní prostředí Teplota: 0 ° C - + 70 ° C, Vlhkost: 10% -90%
Rozměry 98 × 84 × 29 mm
Čistá hmotnost

220 g
