SWIT S-4609 SDI Audio De-Embedder

- 25%
S-4609  SDI Audio De-Embedder (1)
  • S-4609  SDI Audio De-Embedder (1)
  • S-4609  SDI Audio De-Embedder (2)
  • S-4609  SDI Audio De-Embedder (3)
  • S-4609  SDI Audio De-Embedder (4)

Přenosný mini konvertor SDI audio de-embedder S-4609 je přenosný mini konvertor SDI audio de-embedder, podporuje až 3Gb / s SDI, a může být široce používán v oblasti vysílání a profesionální audio / video konverze a přenosu… Více informací

 Doručovací doba 3-6 dnů
5 906
4 881 bez DPH
Před slevou:
7 875
DPH:
21 %
ks
Výrobce:
SWIT
Kód výrobku:
S-4609
Katalogové číslo:
A01-032
EAN:
6948193501888
Záruka:
2 roky

Přenosný mini konvertor SDI audio de-embedder

S-4609 je přenosný mini konvertor SDI audio de-embedder, podporuje až 3Gb / s SDI, a může být široce používán v oblasti vysílání a profesionální audio / video konverze a přenosu.






Vstup a výstup



S-4609 stanoví:
1x 3G / HD / SD-SDI vstup
2x 3G / HD / SD-SDI smyčka výstupu (Reclocked)
1x AES / EBU digitální audio výstup (2-ch)
2x 6,35mm analogový audio výstup (symetrický)
(je-li audio AES / EBU audio a analogové audio je připojeno, pouze AES / EBU audio výstupy)

Zrušit výběr kanálu

Do 6 přepínačů

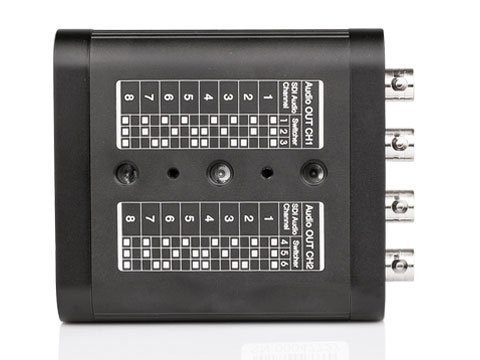

S-4609 může de-embeded jakékoliv 2-ch audio z SDI prvních 8-ch embedded audio. Uživatel může zvolit číslo kanálu, který má být vložen 6 přepínači na předním panelu výrobku. Na zadní straně poskytuje S-4609 popis 6 přepínačů pro reference.





Stavové indikátory

Napájení / vstup / výstup

S-4609 obsahuje 3 indikátory LED, které kontrolují, zda je připojeno napájení, pokud je rozpoznán vstup SDI a zda je dodáván de-embedded audio.









Zdroj napájení  Stejnosměrný DC vstup

Mini převodník je napájen stejnosměrnou zásuvkou. Součástí balení je napájecí adaptér AC-DC a můžete také připojit DC kabel z baterií 6-18V.










Heavy Duty Housing


Mini převodník S-4609 je vybaven hliníkovým pouzdrem unibody, které je silné pro použití v terénu a účinně chrání audio / video konektory.



Instalace


S-4609 poskytuje spodní 1/4-palcové šroubové závity pro upevnění na fotoaparáty a montážní deska je dodávána v balení pro upevnění na zeď a vázání BNC / audio kabelů.

Standardní balíček


Standardní balení S-4609 obsahuje:
1x napájecí adaptér AC-DC
1x Montážní deska


Technické popis

Podporované formáty videa


S-4609 podporuje následující vložení formátu SDI pro de-embed:

Vstup Podporované formáty
SDI SMPTE-425M 1080p (60 / 59.94 / 50)
SMPTE-274M 1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25/24 / 23.98)
SMPTE-RP211 1080psf (30 / 29.97 / 25/24 / 23.98)
SMPTE-296M 720p (60 / 59,94 / 50)
SMPTE-125M 480i (59,94)
ITU-R BT.656 576i (50)



Funkční diagram



Specifikace

Vstup
BNC × 1 Vstup 3G / HD / SD-SDI × 1
Výstup
BNC × 2 Výstup smyčky 3G / HD / SD-SDI × 2
BNC × 1 Digitální audio výstup AES / EBU × 1
6,35 mm × 2 Analogový audio (vyvážený) výstup × 2
Video formáty
SDI SMPTE-425M 1080p (60 / 59.94 / 50)
SMPTE-274M 1080i (60 / 59.94 / 50)
1080p (30 / 29.97 / 25/24 / 23.98)
SMPTE-RP211 1080psf (30 / 29.97 / 25/24 / 23.98)
SMPTE-296M 720p (60 / 59,94 / 50)
SMPTE-125M 480i (59,94)
ITU-R BT.656 576i (50)
Audio formáty
Digitální zvuk Typ AES / EBU
Výstupní úroveň 5Vp-p
Vzorkovací frekvence 48KHz
Analogové audio Maximální výstupní úroveň + 24dbu
Šířka pásma 20Hz-20KHz
Všeobecné
Napájení ≤ 3W
Pracovní napětí DC 6-18V
Pracovní prostředí Teplota: 0 ° C - + 50 ° C, Vlhkost: 10% -90%
Rozměry 98 × 84 × 29 mm
Čistá hmotnost 235 g
