SWIT S-4610 SDI Audio Embedder
Doručovací doba 3-6 dnů
8 289Kč
6 850Kč
bez DPH
- DPH:
- 21 %
Vstup
|
BNC × 1 |
Vstup 3G / HD / SD-SDI × 1 |
|
BNC × 1 |
Digitální zvukový vstup AES / EBU × 1 |
|
6,35 mm x 2 |
Analogový audio (vyvážený) vstup × 2 |
Výstup
|
BNC × 2 |
Integrovaný výstup 3G / HD / SD-SDI × 2 |
Video formát
|
SDI |
1080p (60 / 59,94 / 50) |
| 1080i (60 / 59,94 / 50) | |
| 1080p (30/29,97 / 25/24 / 23,98) | |
| 1080psf (30/29,97 / 25/24 / 23,98) | |
| 720p (60 / 59,94 / 50) | |
| 480i (59,94) | |
| 576i (50) |
Zvukové formáty
|
Digitální zvuk |
Typ: AES / EBU |
| Výstupní úroveň: 5Vp-p | |
| Vzorkovací frekvence: 48 kHz | |
|
Analogový zvuk |
Maximální výstupní úroveň: + 24dbu |
| Šířka pásma: 20 Hz - 20 KHz |
Všeobecné
|
Spotřeba energie |
≤ 3W |
|
Pracovní napětí |
DC 6-18V |
|
Pracovní prostředí |
Teplota: 0 ° C - + 70 ° C, Vlhkost: 10% -90% |
|
Rozměry |
98 × 84 × 29 mm |
|
Čistá hmotnost |
235 g |
Přenosný Mini Converter
SDI audio Embedder
S-4610 je přenosný mini převodník zvukového embedderu SDI, podporuje vložení digitálního zvuku nebo analogového zvuku a SDI až 3Gb / s. Je široce používán při produkci rozhlasového pole a při profesionální konverzi a přenosu zvuku / videa.
Vstup a výstup
S-4610 poskytuje:
1x vstup 3G / HD / SD-SDI
1x digitální zvukový vstup AES / EBU (2-ch)
2x 6,35 mm analogový zvukový vstup (vyvážený)
2x nově zabudovaný výstup 3G / HD / SD-SDI
* Pokud je připojen zvuk AES / EBU i analogový zvuk, lze vložit pouze zvuk AES / EBU
Zrušte výběr kanálu
6 přepínači

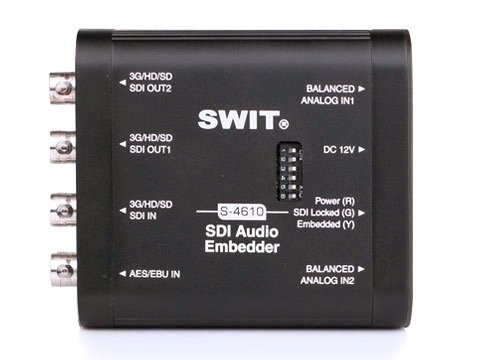

S-4610 může vložit 2-ch audio do kterékoli 2 pozice SDI prvních 8 zvukových kanálů. Uživatel si může vybrat číslo kanálu, který má být vložen pomocí 6 přepínačů na předním panelu produktu. A na zadní straně S-4610 poskytuje popis 6 přepínačů pro informaci.
Indikátory stavu
Napájení / SDI / Embedder
S-4610 poskytuje 3 indikátory LED pro kontrolu, zda je připojeno napájení, zda je rozpoznán vstup SDI a zda jsou nové vestavěné výstupy SDI.
Zdroj napájení
DC-step DC vstup
Mini převodník je napájen DC-pólovou zásuvkou. Součástí balení je napájecí adaptér AC-DC a můžete také připojit kabel DC z baterií 6-18V.
Pouzdro pro velké zatížení
Mini převodník S-4610 využívá pouzdro unibody z hliníkové slitiny, silné pro použití v terénu a účinně chrání audio / video konektory.
 |
manual S 4610 | 789.3 kB | Stáhnout soubor |
