SWIT S-4611 SDI převodník na DVI
- 25%
S-4611 je mini konvertor pro konverzi SDI na DVI (konektor DVI-D, 18 + 1), který lze široce použít pro zobrazení až 3Gb / s vysílání SDI videa na monitoru DVI, televizorech, deskách LED nebo projektorech. Vstup a… Více informací
Doručovací doba 3-6 dnů
4 518Kč
3 734Kč
bez DPH
- Před slevou:
- 6 024Kč
- DPH:
- 21 %
S-4611 je mini konvertor pro konverzi SDI na DVI (konektor DVI-D, 18 + 1), který lze široce použít pro zobrazení až 3Gb / s vysílání SDI videa na monitoru DVI, televizorech, deskách LED nebo projektorech.
Vstup a výstup
S-4611 nabízí:
1 × 3G / HD / SD-SDI vstup
1 × 3G / HD / SD-SDI smyčkový výstup (Reclocked)
1 × DVI-D výstup
1 × 3,5 mm audio výstup
(SDI na DVI podporuje stejný formát pouze konverze.)
Vestavěný audio výstup
Přes 3,5 mm zásuvku
Přes 3,5 mm zásuvku
Vestavěný audio ch-1 & ch-2 SDI může být převeden na analogový audio a výstup přes 3,5mm konektor pro sluchátka, podporuje 48kHz vzorkovací frekvenci.
Stavové indikátory
Napájení / vstup / výstupS-4611 obsahuje 3 LED indikátory, které kontrolují, zda je připojeno napájení a zda je dodán vstupní / výstupní signál.
Zdroj napájení
Vstup stejnosměrného napětí
Mini převodník je napájen stejnosměrnou zásuvkou. Součástí balení je napájecí adaptér AC-DC a můžete také připojit DC kabel z baterií 6-18V.
Heavy Duty Housing

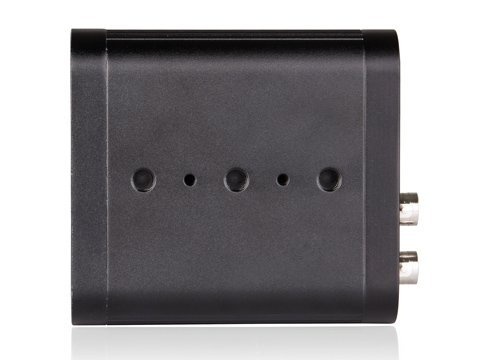

Mini převodník S-4611 je vybaven hliníkovým pouzdrem unibody, které je silné pro použití v terénu a účinně chrání konektory BNC.
Instalace
S-4611 poskytuje spodní 1/4-palcové šroubové závity pro upevnění na fotoaparáty a v balení je dodávána montážní deska A-IP00 pro upevnění na stěnu a vázání kabelů BNC / DVI.
Standardní balíček
Standardní balení S-4611 obsahuje:
1x napájecí adaptér AC-DC (A-PA03)
1x Montážní deska (A-IP00)
Technická specifikace
Podporované formáty videa
S-4611 podporuje následný vstup formátu SDI pro konverzi a převedený výstupní formát DVI je stejný jako vstupní formát.
| Vstup | Podporované formáty | |
| SDI | SMPTE-425M | 1080p (60 / 59.94 / 50) |
| SMPTE-274M | 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25/24 / 23.98) | ||
| SMPTE-RP211 | 1080psf (30 / 29.97 / 25/24 / 23.98) | |
| SMPTE-296M | 720p (60 / 59,94 / 50) | |
| SMPTE-125M | 480i (59,94) | |
| ITU-R BT.656 | 576i (50) | |
Funkční diagram
Specifikace
| Vstup | ||
| BNC × 1 | Vstup 3G / HD / SD-SDI | |
| Výstup | ||
| BNC × 1 | Výstup smyčky 3G / HD / SD-SDI | |
| DVI-D × 1 | Převedený výstup DVI | |
| 3,5 mm × 1 | Audio výstup SDI | |
| Formát videa | ||
| SDI | SMPTE-425M | 1080p (60 / 59.94 / 50) |
| SMPTE-274M | 1080i (60 / 59.94 / 50) | |
| 1080p (30 / 29.97 / 25/24 / 23.98) | ||
| SMPTE-RP211 | 1080psf (30 / 29.97 / 25/24 / 23.98) | |
| SMPTE-296M | 720p (60 / 59,94 / 50) | |
| SMPTE-125M | 480i (59,94) | |
| ITU-R BT.656 | 576i (50) | |
| DVI | 1080p (60 / 59.94 / 50/30 / 29.97 / 25/24 / 23.98) | |
| 1080i (60 / 59.94 / 50) | ||
| 720p (60 / 59,94 / 50) | ||
| 480i / 576i | ||
| Zvuk | 48KHz Sync | |
| Všeobecné | ||
| Napájení | ≤ 3W | |
| Pracovní napětí | DC 6-18V | |
| Pracovní prostředí | Teplota: 0 ° C - + 70 ° C, Vlhkost: 10% -90% | |
| Rozměry | 98 × 84 × 29 mm | |
| Čistá hmotnost | 209 g | |
